Yoğuşmalı ve Kaskad Bacada Temel Kontroller
Yoğuşmalı ve çoklu cihaz bağlantılarında ıslak çalışma, basınç, geri akış ve kondensat tahliyesi birlikte değerlendirilir.

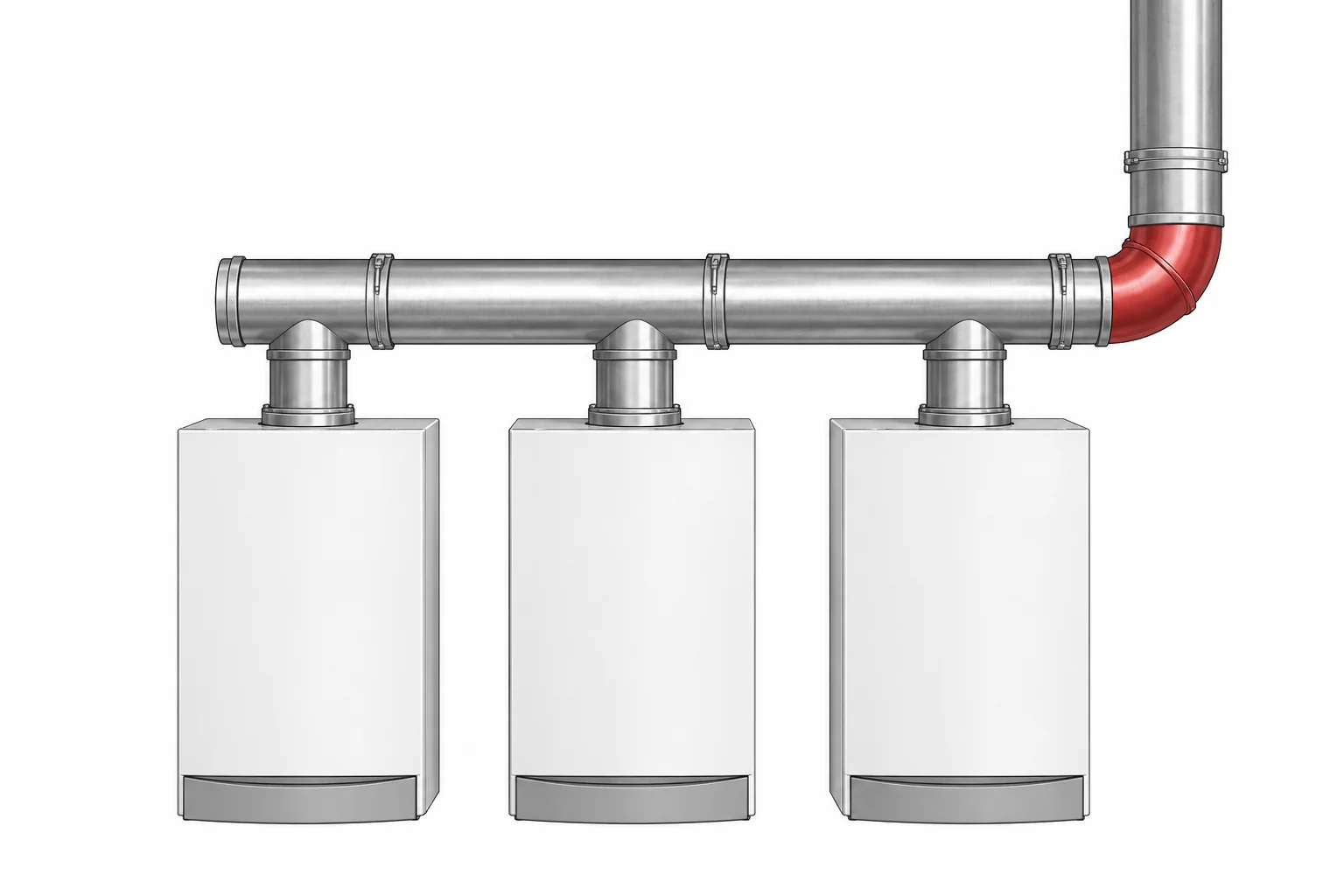

Cihaz, kolektör ve düşey hattın ilişkisi.
Birlikte değerlendirilecek başlıklar:
- Senaryo
- Tek cihaz, birlikte kullanım ve kısmi yük.
- Ortak hat
- Bağlantı izni, basınç ve geri akış değerlendirmesi.
- Kondensat
- Sistem talimatına bağlı tahliye ve erişim.
Kısa cevap
Yoğuşmalı bacada iç yüzey ve birleşimler ıslak çalışma koşuluna uygun olmalıdır. Kaskad sistemde ayrıca ortak hat ve farklı cihaz çalışma senaryoları değerlendirilir. Tek başına paslanmaz çelik malzeme veya cidar sayısı bu ihtiyaçların tamamını açıklamaz.
Yoğuşma neden tasarım konusudur?
Baca gazından oluşabilen kondensatın kontrolsüz birikmesi istenmez. Güzergâh, tahliye noktaları ve cihaz bağlantısı birlikte ele alınmalıdır. İç cidar malzemesi ve sistemin ıslak çalışma beyanı kontrol edilir. Kondensatın tahliyesi veya işlenmesi cihaz üreticisi koşulları ve proje gereksinimlerine göre belirlenir.
Kondensat tahliyesinin sistem arayüzü.
- Çizimde görülen
- Alt toplama bölümü ile dış bağlantı ağzı ayırt edilir.
- Projede doğrulanacak
- Sifon, eğim, bağlantı ve kondensat işleme gereksinimleri, ürün talimatları ve proje koşullarıyla belirlenir.
Çoklu cihazda ortak hat
Birden fazla cihazın aynı hatta bağlanması cihaz üreticisinin izin verdiği düzenle uyumlu olmalıdır. Kolektör boyutlandırması, ortak baca kesiti ve geri akışla ilgili önlemler farklı çalışma durumları için incelenir. Toplam kapasiteyi tek cihaz gibi ele almak, kısmi yük koşullarını gözden kaçırabilir.

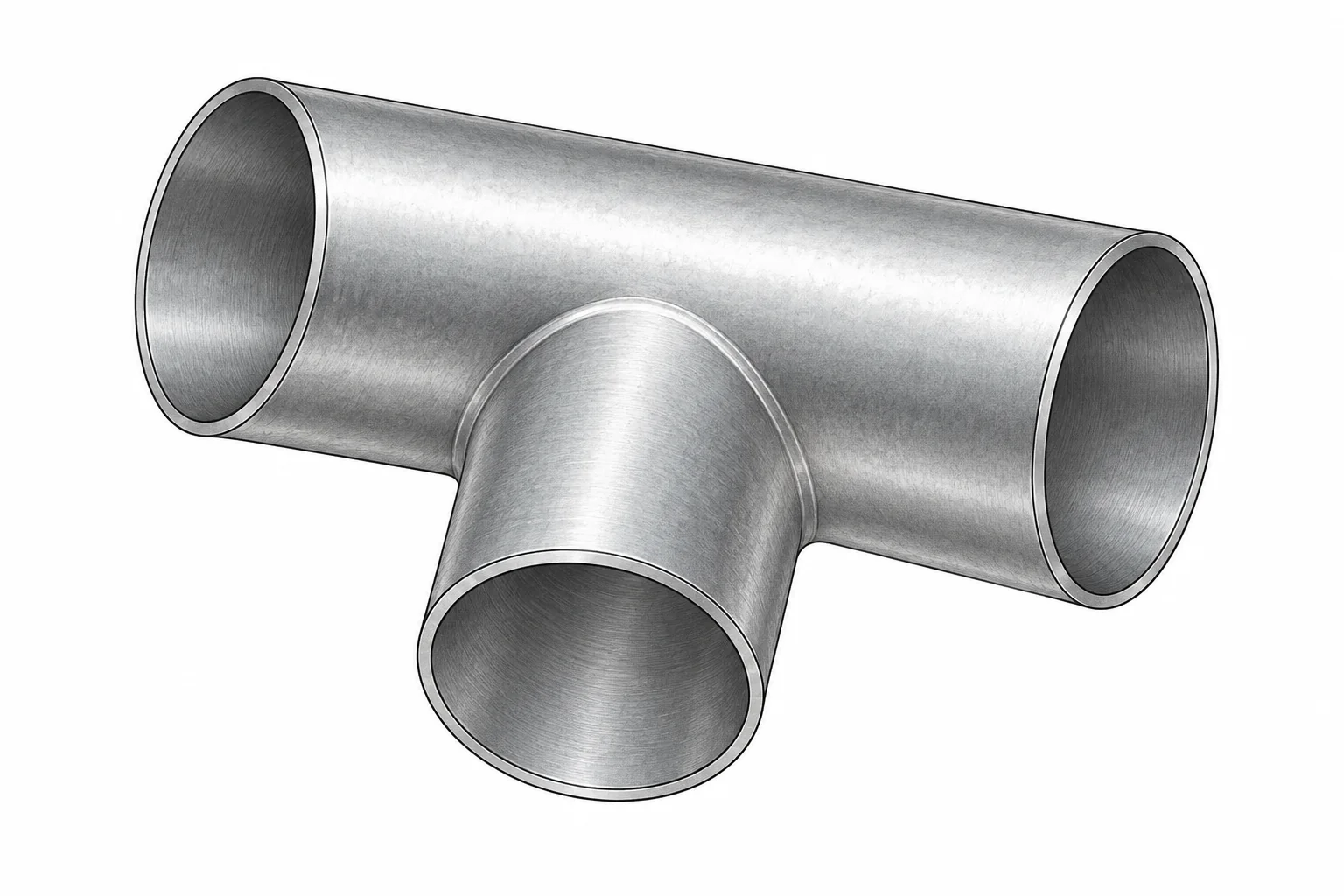

Yan bağlantılar ve ortak çalışma senaryosu.
- Çizimde görülen
- Ana hat ile yan bağlantının farklı ağızları birlikte görülür.
- Projede doğrulanacak
- T elemanının kullanım koşulları, cihaz bağlantısı ve sistem talimatlarıyla birlikte değerlendirilir.
İlk teknik kontrol listesi
- Cihazların ortak baca bağlantısına uygunluğu.
- Sistemin basınç sınıfı ve ıslak çalışma uygunluğu.
- Uyumlu birleşim ve sızdırmazlık detayları.
- Kondensat tahliye güzergâhı, erişim ve gerekli cihaz bağlantıları.
- Çoklu cihaz hesabı ve çalışma senaryoları.
İşletme ve bakım erişimi
Kolektör, kontrol kapağı ve tahliye noktaları erişilebilir yerlerde planlanmalıdır. Bakım sonrası bağlantıların tekrar kontrolü, cihaz talimatları ve sistem dokümanlarıyla uyumlu yürütülür. Baca sistemi cihazın devreye alma ve servis gereksinimlerinden bağımsız bir parça değildir.
Kolektör yerleşimi ve kontrol erişimi.
- Çizimde görülen
- Yan kapak ile iç kesite erişim alanı arasındaki ilişki görülür.
- Projede doğrulanacak
- Kontrol kapağının yapısı, kullanım şekli ve bakım koşulları ilgili ürün talimatında tanımlanır.
